Super Core
Super Core valmistetaan innovatiivisella prosessilla, joka on täysin erilainen kuin perinteisten piiteräslevyjen valmistus. Nämä ovat korkealaatuisimpia saatavilla olevia suuntaamattomia magneettisia teräslevyjä.

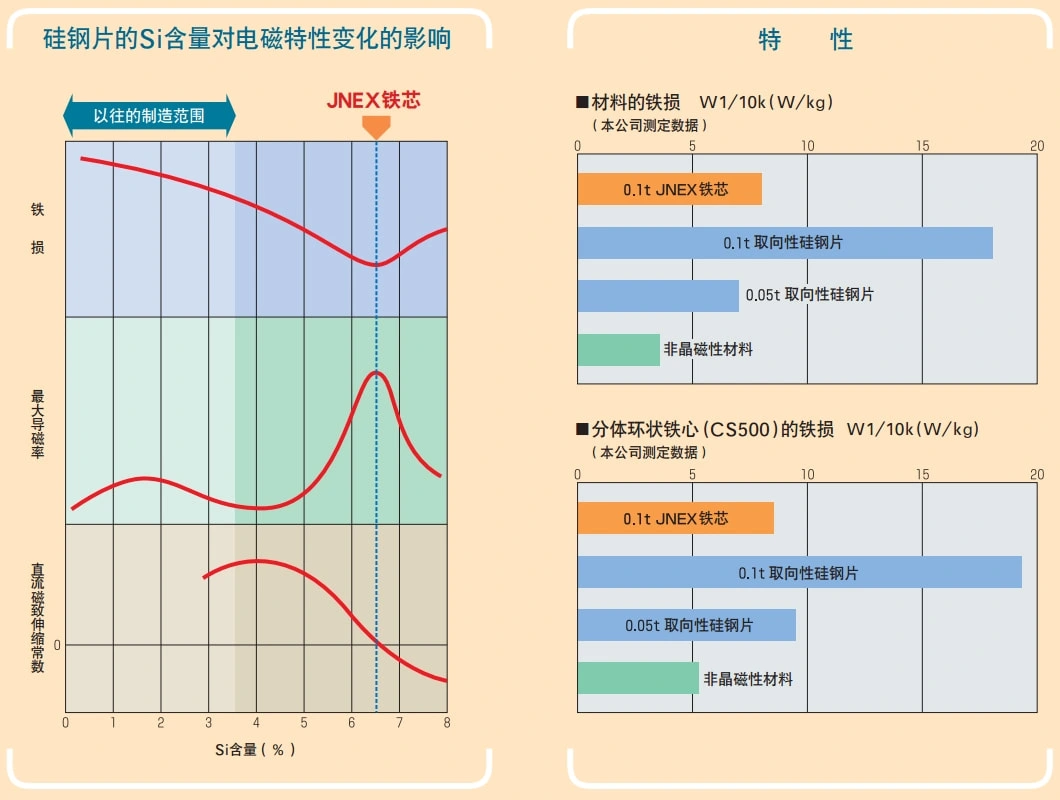

Perinteisten piiteräslevyjen Si (pii) -pitoisuus on 3.5% tai vähemmän. Pitkään on tiedetty, että piiteräslevyn magneettiset ominaisuudet paranevat Si-pitoisuuden kasvaessa saavuttaen huippunsa 6.5%.
On kuitenkin ollut epäkäytännöllistä valmistaa ohuita teräslevyjä, joiden Si-pitoisuus on yli 3.5%, koska teräksellä on taipumus kovettua ja haurastua. Vuonna 1993 JFE Steel ratkaisi tämän tuotantoongelman ottamalla käyttöön CVD-prosessiksi kutsutun prosessin ja esitteli onnistuneesti ensimmäiset 6.5% Si-teräslevyt (JNEX-Core) maailmalle. Uusiin vaatimuksiin vastaamiseksi tämän teknologian kehittämistä on jatkettu, mikä on johtanut gradienttikorkeiden piipitoisten teräslevyjen kaupalliseen tuotantoon, joilla on erinomaiset korkeataajuusominaisuudet (JNHF-Core).
JNEX-ydin /10JNEX900
JNEX-Core on korkeimman luokan suuntaamaton magneettinen teräslevy, joka on valmistettu tuotantomenetelmällä (CVD-prosessi), joka on täysin erilainen kuin tavanomaisten piiteräslevyjen valmistusmenetelmä, mikä mahdollistaa aiemmin mahdottomaksi Si-pitoisuuden 6.5%.
|
Matala ydinhäviö |
Ydinhäviö suurtaajuusalueilla on erittäin pieni. Tämä mahdollistaa alhaisen lämmöntuoton ja koon pienentämisen magneettisille komponenteille, kuten suurtaajuusreaktoreille ja muuntajille. |
|---|---|
|
Matala magnetostriktio |
Magnetostriktio, joka aiheuttaa melua ja tärinää, on lähes nolla. Tämä mahdollistaa magneettisten komponenttien, kuten reaktorien ja muuntajien, merkittävän melun vähentämisen. |
|
Korkea läpäisevyys |
Läpäisevyys on erittäin korkea laajalla taajuusalueella, mikä tekee siitä erittäin sopivan käytettäväksi suojasovelluksissa ja CT:ssä. |
|
Vakaa laatu |
Korkean lämpötilan käsittely takaa lämpöstabiilisuuden. Koska koneistuksen seurauksena ominaisuudet heikkenevät minimaalisesti, jännitystä vähentäviä hehkutuksia ei tarvita. |
|
Ei-suuntautunut |
Vierintäsuunnan (L-suunta) ja poikittaissuuntaisen (C-suunta) ominaisuuksissa ei ole käytännössä mitään eroa. Siksi sitä voidaan käyttää monenlaisissa sovelluksissa kiinteistä koneista valssauskoneisiin. |

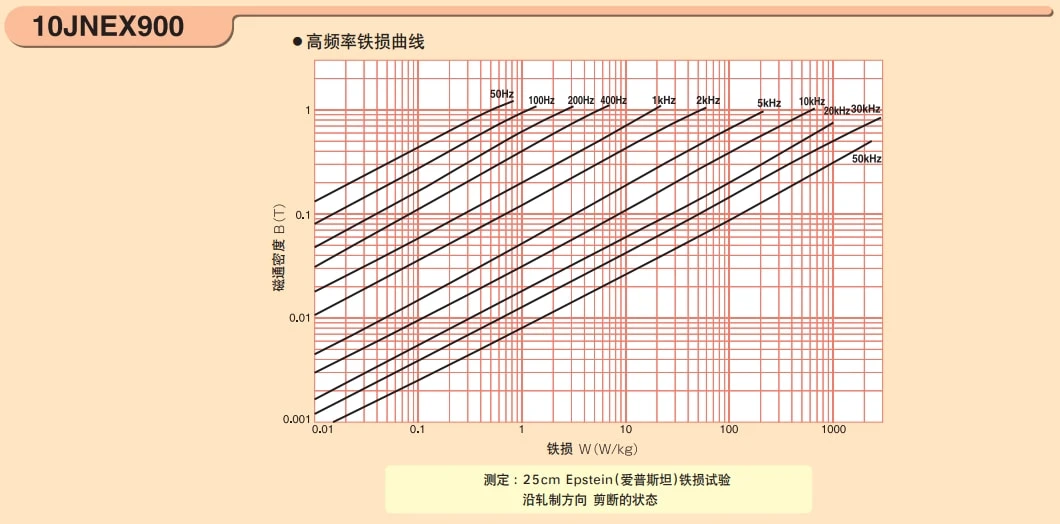

10JNEX900 korkean taajuuden ydinhäviökäyrät
10JNEX900 korkeataajuiset magnetointikäyrät
JNHF-ydin /10JNHF600
JNHF-Core varten JNEX-Coressa käytettyä silikonointitekniikkaa (CVD-prosessi) on kehitetty edelleen, mikä johtaa entistä pienempään ydinhäviöön korkean taajuuden alueilla.
|
Matala ydinhäviö |

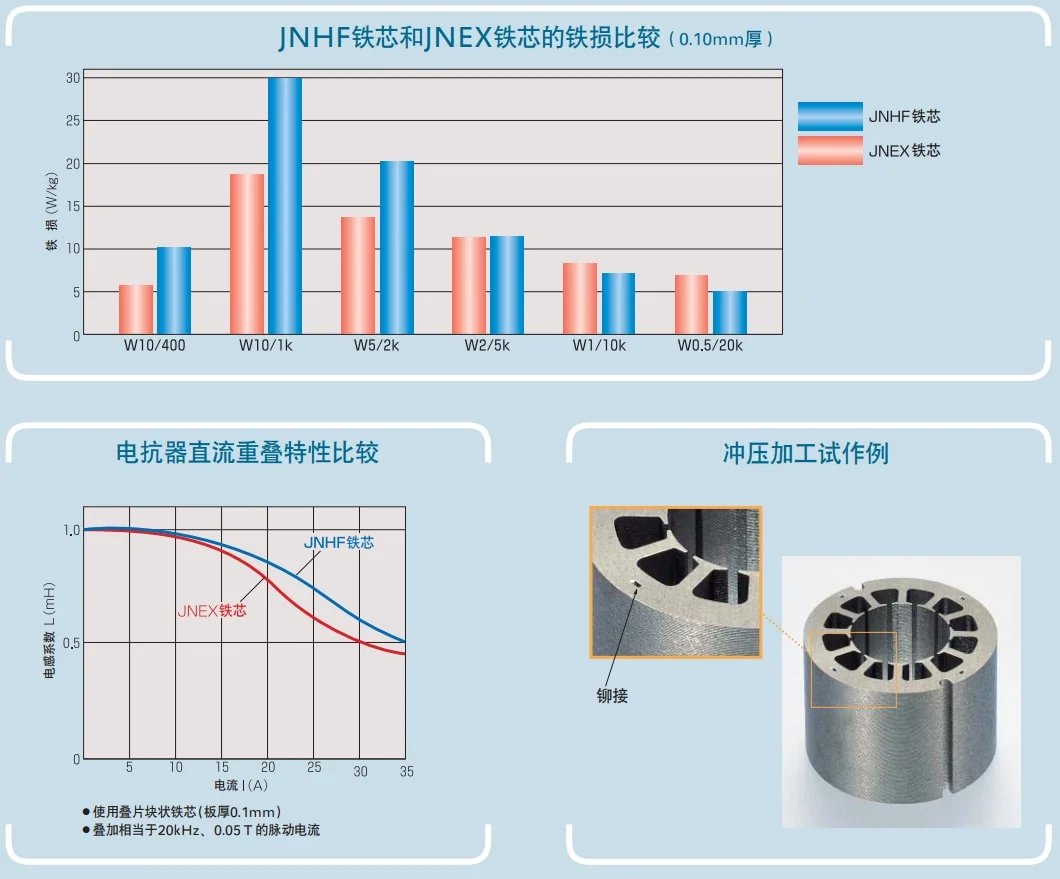

Yli 5 kHz:n korkeilla taajuuksilla ulos loistaa jopa JNEX-Core ja pieni ydinhäviö. |
|---|---|
|
Erittäin toimiva |
Erinomainen työstettävyys puristamiseen, taivutukseen, leimaamiseen jne. |
|
Ei-suuntautunut |
Valssaussuunnan (L-suunta) ja poikittaissuunnan (C-suunta) ominaisuuksissa ei ole käytännössä mitään eroa. Siksi tätä voidaan käyttää monenlaisissa sovelluksissa kiinteistä koneista valssauskoneisiin. |
|
Korkean kyllästymisen magneettivuon tiheys |
Sillä on korkea kyllästysmagneettivuon tiheys 1,85 ~ 1,94 T. Tämän materiaalin käyttö reaktorissa hyödyntää täyden hyödyn ylivertaisista tasavirtasuoritusominaisuuksista. |

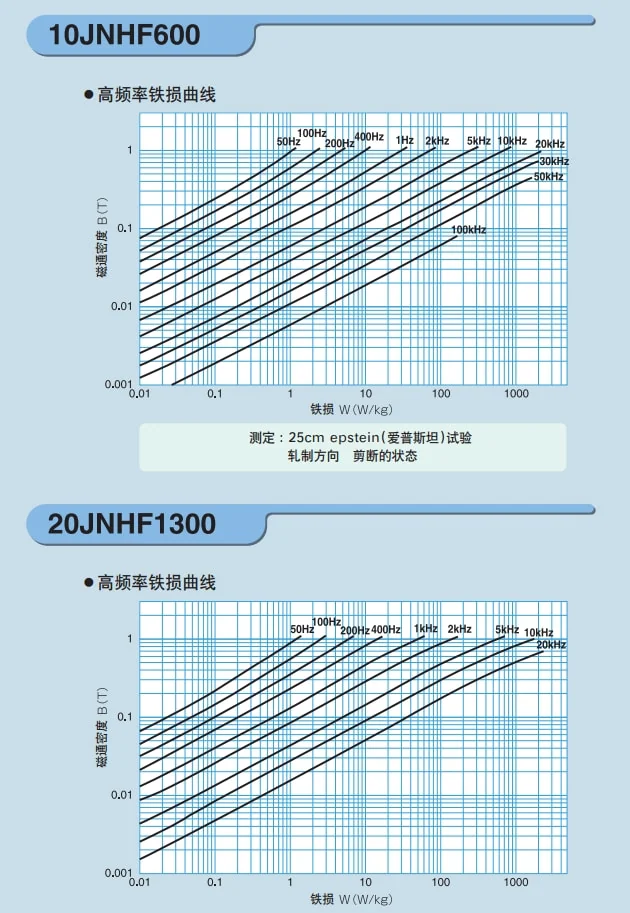

10JNHF600 korkeataajuiset magnetointikäyrät
Mukautettu ydin
Staattori ja roottori
Suurinopeuksisia moottoreita on sovellettu monenlaisiin sovelluksiin, kuten lentokoneiden sähkömoottoreihin, vauhtipyörän energian varastointijärjestelmiin, nopeisiin karoihin, kaasukompressoreihin, turbomolekyylipumppuihin, ilmapuhaltimiin, turboahtimiin ja mikroturbiineihin jne.
Meillä on laaja valikoima eritelmiä varastossa, ja voimme räätälöidä erikokoisia moottoriytimiä milloin tahansa. Liimaus + langanleikkausmenetelmällä. Kätevä pieni määrä vedostus- ja eräleimaustuotantoa. Käsittely on kypsää. Lisätietoja saat ottamalla meihin yhteyttä.
Muuntajat
Super Corea voidaan käyttää erityyppisissä muuntajissa laajalla taajuusalueella (x Hz - y kHz).
Super Core auttaa vähentämään lämmöntuotantoa muuntajissa ja tarjoaa korkeamman magneettisen induktion intensiteetin kuin perinteiset piiteräslevyt, mikä voi pienentää muuntajien kokoa. Muita muuntajan tarvittavia komponentteja, kuten kuparilankaa, voidaan pienentää vastaavasti, mikä johtaa kokonaiskustannusten alenemiseen.
Hyödyntämällä JNEX-Coren alhaisia magnetostriktio-ominaisuuksia muuntajien kohinaa voidaan vähentää dramaattisesti.
Reaktorit
Suuren kyllästymisen magneettivuon tiheyden, alhaisen ydinhäviön korkealla taajuudella ja suuren läpäisevyyden ansiosta Super Core on ihanteellinen käytettäväksi reaktoreissa, joissa on korkeataajuinen virran päällekkäisyys laajalla taajuusalueella.
Super Core täyttää kaikki korkeataajuiset aaltomääräykset ja tehokerroinparannukset. Sen käytölle invertterilähtöreaktoreissa, aktiivisuodattimissa ja PWM-muunninreaktoreissa kysyntä on kasvussa. Se palvelee monia markkina-aloja, mukaan lukien kulutuselektroniikka, teollinen uusiutuvan sähkön tuotanto ja automarkkinat.
Super Core vastaa asiakkaiden erilaisiin tarpeisiin. Siitä voidaan muodostaa eri muotoisia kierrettyjä ytimiä, kuten C-Cores- ja toroidiytimiä, sekä laminointiytimiä, liimattuja lohkoytimiä leikkaamalla tai puristamalla.
Ytimen muoto
Liiman liimausprosessi, superydinkäsittely
Liimattu moottorin ydin, kompaktimpi kokoonpano parantaa moottorin tehokkuutta ja suorituskykyä samalla, kun se vähentää melua ja tärinää.
Räätälöity turboahdin nopea moottori
Staattorin liimaus + langan leikkausmenetelmä. Nopea koestus, testaa moottoriytimen suorituskyvyn ylivoimaisuutta.
Lohkon ydin pyöreällä reunalla
Laminoitu ydin, joka on tehty lähes samaan muotoon kuin leikattu ydin, joten on mahdollista käyttää samoja aluslevyjä ja kiinnitysnauhoja.
Pinottu laminointi
Näitä ytimiä käytetään pääasiassa keskikokoisten ja suurten muuntajien ja reaktoreiden kanssa. Käyttäjä pinoaa nauhat ja kiinnittää ne pulteilla.
.webp "superydin 10jnex900 10jnhf600 kierretty ydin (c-ydin ja toroidaalinen ydin)")
Haavaydin (C-ydin ja toroidaalinen ydin)
Kun teräs on muodostettu ja hehkutettu, se liotetaan lakalla ja kiinnitetään, leikataan (tarvittaessa). Levyn paksuus on 0,1 mm. Saatavilla on sekä vakio- että ei-standardikokoja C-Core.
Super Core Block Core
Lohkosydämet on tarkoitettu pieniin ja keskikokoisiin reaktoreihin ja muuntajiin, Tehokas kustannussäästö massatuotantoon. Vakiolaminointikiinnitysmenetelmä on liimakiinnitys.
