Super Core
Super Core è prodotto utilizzando un processo innovativo completamente diverso da quello per i fogli di acciaio al silicio convenzionali. Questi sono i fogli di acciaio magnetico non orientato a livello più alto disponibili.
I fogli di acciaio al silicio convenzionali hanno un contenuto di Si (silicio) di 3.5% o meno. È noto da tempo che le caratteristiche magnetiche di una teglia in acciaio al silicio migliorano all'aumentare del contenuto di Si, raggiungendo il picco di 6.5%.
Tuttavia, non è stato pratico produrre fogli di acciaio sottili con un contenuto di Si di oltre 3.5% perché l'acciaio tende a indurirsi e diventare fragile. Nel 1993 JFE Steel ha risolto questo problema di produzione attraverso l'adozione di un processo chiamato processo CVD e ha introdotto con successo i primi fogli di acciaio SI 6.5% (Jnex-Core) nel mondo. Al fine di soddisfare nuove esigenze, questa tecnologia ha continuato a essere sviluppata, portando alla produzione commerciale di fogli di acciaio ad alto contenuto di silicon con gradiente con caratteristiche superiori ad alta frequenza (JNHF-Core).
Jnex-Core /10Jnex900
JNEX-Core è i fogli di acciaio magnetico non orientato di alto livello fabbricati con un metodo di produzione (processo CVD) che è completamente diverso da quello per i fogli di acciaio di silicio convenzionali, consentendo un contenuto di Si precedentemente impossibile di 6.5%.
|

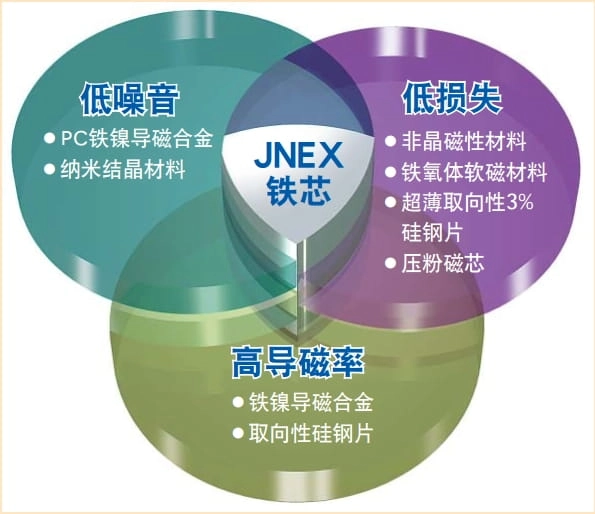

Bassa perdita di core |
La perdita di core in gamme ad alta frequenza è estremamente bassa. Ciò consente una bassa generazione di calore e riduzioni di dimensioni per componenti magnetici come reattori e trasformatori ad alta frequenza. |
|---|---|
|
Bassa magnetostrizione |
La magnetostrizione che provoca rumore e vibrazione è quasi zero. Ciò consente una significativa riduzione del rumore per componenti magnetici come reattori e trasformatori. |
|
Elevata permeabilità |
La permeabilità è estremamente elevata tra una vasta gamma di frequenze, rendendolo altamente adatto per l'uso in applicazioni di scudo e CT. |
|
Qualità stabile |
L'elaborazione ad alta temperatura fornisce stabilità termica. Poiché vi è un minimo deterioramento delle proprietà dovute alla lavorazione, quindi non sono necessarie ricordi di allenamento da stress. |
|
Non orientato |
Non vi è praticamente alcuna differenza nelle caratteristiche tra la direzione di rotolamento (LDIREZIONE) e la trasversale (direzione C). Pertanto, questo può essere utilizzato in una vasta gamma di applicazioni, dalle macchine fisse alle macchine per i rolling. |
10Jnex900 Curve di perdita di core ad alta frequenza
10jnex900 curve di magnetizzazione ad alta frequenza
JNHF-Core /10JNHF600
Per il JNHF-Core, la tecnologia di siliconizzazione (processo CVD) utilizzata per Jnex-Core è stata ulteriormente sviluppata, portando a una perdita di core ancora più bassa nelle gamme ad alta frequenza.
|
Bassa perdita di core |
Per le frequenze elevate superiori a 5 kHz, Out brilla anche Jnex-Core per una bassa perdita di core. |
|---|---|
|
Altamente praticabile |
Eccellente lavorabilità per la pressione, la flessione, la timbratura, ecc. |
|
Non orientato |
Non vi è praticamente alcuna differenza nelle caratteristiche tra la direzione di rotolamento (direzione a L) e la direzione trasversale (direzione C). Pertanto, questo può essere utilizzato in una vasta gamma di applicazioni, dalle macchine fisse alle macchine a rolling. |
|
Densità del flusso magnetico ad alta saturazione |
Ha una densità di flusso magnetico ad alta saturazione di 1,85 ~ 1,94 t usando questo materiale in un reattore sfrutta appieno le caratteristiche di sovrapposizione DC superiori. |
10JNHF600 Curve di magnetizzazione ad alta frequenza
Core personalizzato
Statore e rotore
Sono stati applicati motori ad alta velocità per varietà di applicazioni, come motori elettrici per aeromobili, sistemi di accumulo di energia del volano, mandrini ad alta velocità, compressori a gas, pompe turbo-molecolari, soffianti d'aria, turbocomeri e micro-turbine, ecc.
Abbiamo una vasta gamma di specifiche in stock e possiamo personalizzare i nuclei motori di dimensioni diverse in qualsiasi momento. Utilizzo del metodo di taglio del filo di legame colla. Conveniente piccola quantità di prove e produzione di timbratura batch. L'elaborazione è matura. Per maggiori dettagli, contattaci.
Transformers
Con la caratteristica della bassa perdita di core ad alta frequenza, Super Core può essere utilizzato per vari tipi di trasformatori in una vasta gamma di frequenze (da X Hz a Y KHz).
Super Core aiuta a ridurre la generazione di calore nei trasformatori e fornisce una maggiore intensità di induzione magnetica rispetto ai fogli di acciaio di silicio convenzionali, che possono ridurre la dimensione dei trasformatori. Altri componenti richiesti del trasformatore, come il filo di rame, possono essere ridimensionati di conseguenza, con conseguente riduzione complessiva dei costi.
Sfruttando il vantaggio delle caratteristiche a bassa magnetostrizione di Jnex-Core, il rumore dei trasformatori può essere ridotto drasticamente.
Reattori
Con le caratteristiche della densità del flusso magnetico ad alta saturazione, una bassa perdita di core ad alta frequenza e un'elevata permeabilità, il super core è ideale per applicare ai reattori con sovrapposizione di corrente ad alta frequenza su una vasta gamma di frequenze.
Super Core soddisfa tutte le normative sulle onde ad alta frequenza e i miglioramenti dei fattori di potenza. La domanda è in aumento per il suo utilizzo nei reattori in uscita dell'inverter, filtri attivi, reattori converter PWM. Serve molti settori del mercato, tra cui l'elettronica di consumo, la generazione di energia rinnovabile industriale e il mercato automobilistico.
Super Core soddisfa le diverse esigenze dei clienti. Può essere formato in nuclei di ferite in varie forme, come i core C e i nuclei toroidali, nonché i nuclei di laminazione, i nuclei di blocco incollati tagliando o premendo.
Forma del nucleo
Processo di legame inco
Il nucleo del motore incollato, un gruppo più compatto, migliora l'efficienza e le prestazioni del motore, riducendo anche il rumore e le vibrazioni.
Motore ad alta velocità turbocompressore personalizzato
Metodo di taglio del filo di colla inco -statore. Prova rapida, testando la superiorità delle prestazioni del core motore.
Blocca il nucleo con bordo rotondo
Un nucleo laminato realizzato praticamente con le stesse modellate un nucleo tagliato, in modo che sia possibile utilizzare le samewashers e le fasce di morsetto.
Laminazioni impilate
Questi nuclei sono usati principalmente con trasformatori e reattori di dimensioni medi e gravi. L'utente impila le strisce e le fissa usando bulloni.
.webp "Super Core 10JNEX900 10JNHF600 Core di ferita (C core")

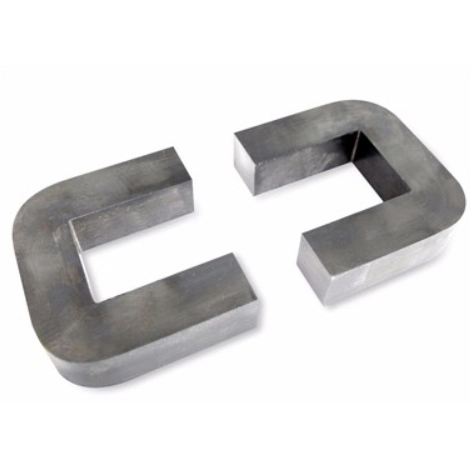

Core di ferita (C-Core
Dopo che l'acciaio è formato e ricotto, viene imbevuto in vernice e fissa, tagliato (se necessario). Lo spessore del foglio è 0,1mm. sia standard
Super Core Block Core
I nuclei a blocchi sono per reattori e trasformatori di piccole e medie dimensioni, la riduzione dei costi di effettovive per la produzione di massa. Il metodo di fissazione della laminazione standard è la fissazione dell'adesivo.
